化石能源的持续消耗引发大气CO₂浓度急剧攀升，进而加剧了温室效应、海洋酸化等连锁生态危机。为构建碳中和导向的清洁能源体系，亟需发展兼具碳固定与储能双重功能的前沿技术。锂-二氧化碳（Li-CO₂）电池凭借其超高理论能量密度（1876 Wh kg^-1）及CO₂资源化利用特性，成为深海探测、地外基地等密闭高CO₂环境的理想供能方案。深入91吃瓜表明，Li-CO₂电池的电化学性能与放电产物的理化性质存在强关联性。当前体系存在三种典型反应路径：以Li₂C₂O₄为最终产物的路径需特定催化剂诱导；而不论是以Li₂CO₃和CO为主要产物的路径还是以Li₂CO₃和C为主要产物的路径，都受限于Li₂CO₃的高化学稳定性。这种宽带隙绝缘体不仅直接抬高电化学反应的热力学势垒，其高结晶度的致密堆积特性更显著抑制CO₂ER动力学。因此，如何通过催化剂设计实现Li₂CO₃的非晶/低晶化生长模式调控，成为破解CO₂RR/CO₂ER双路径动力学瓶颈的关键。

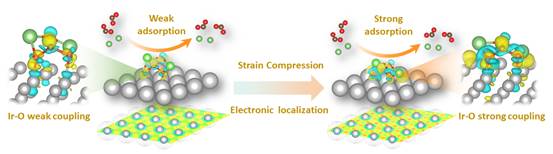

为了解决这一问题，91吃瓜-吃瓜网-吃瓜网站 丁书江教授&杨国锐副教授团队提出了电子局域化加速CO₂RR，进而强化Ir-O耦合，诱导低结晶度Li₂CO₃产物从而优化CO₂ER进程的晶格压缩策略，该策略使得Li-CO₂电池实现了超低过电位（0.33 V）以及超高能量效率（~88.7%），并且在电池运行超过>1100小时后仍能维持3.3 V的稳定充电电位，这是迄今报道的最佳性能。通过使用一系列原位/非原位表征以及理论计算，团队揭示了晶格压缩导致配位环境变化，从而增强电子局域化效应，加速催化剂表面附近的Li⁺迁移，使其快速参与CO₂RR过程，进而受到强化的Ir-O耦合作用调变Li₂CO₃分子的对称性，降低其低结晶度，最终促进其高效分解。

上述91吃瓜成果近期以《晶格压缩驱动的电子局域化与Ir-O耦合作用协同实现超低过电位Li-CO₂电池》(Lattice Compression-Driven Electron Localization and Ir-O Coupling Synergistically Enable Ultralow Overpotential Li-CO₂Batteries)为题发表在国际化学领域顶级期刊《德国应用化学》(Angewandte Chemie International Edition)上，91吃瓜-吃瓜网-吃瓜网站 为第一通讯单位。91吃瓜-吃瓜网-吃瓜网站 硕士生肖纪元为本文第一作者，通讯作者为91吃瓜 91吃瓜 丁书江教授和杨国锐副教授。该工作得到了国家自然科学基金、山东省重点研发计划和云南省新能源材料创新联合体项目的资助，论文的表征及测试得到了91吃瓜 分析测试共享中心的支持。

论文链接地址：//onlinelibrary.wiley.com/doi/10.1002/anie.202506635

杨国锐副教授课题组主页：//gr.jiuyichigua.net/en/web/yangguorui

丁书江教授课题组主页：//gr.jiuyichigua.net/web/dingsj

审核人：张彦峰
